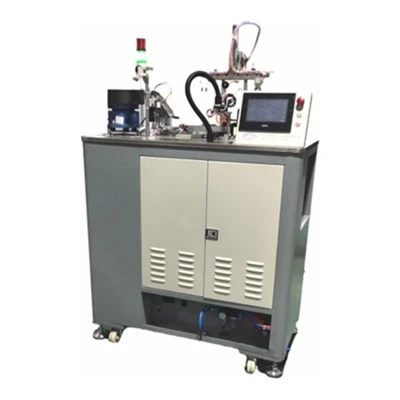

KX-AM-080 Mașină de cârlig CMC toroidală cu o singură stație complet automată
Caietul de sarcini
|
Model de dispozitiv |
KX-AM-080 Mașină cu cârlig toroidal cu o singură stație complet automată |
|
Dimensiunile minime și maxime de procesare ale miezului magnetic |
Diametru interior: minim 4 mm Diametru exterior maxim: 25 mm |
|
Viteza maximă a axului |
3000 rpm |
|
Servomotor AC |
Ax de bobinare: 400W |
|
Cablajul motorului/motor de încărcare și descărcare |
57 de trepte/42 de trepte |
|
Unghiul de aranjare a firelor |
360 de grade per cerc, unitatea de setare este de 0,1 grade |
|
Precizia opririi axei |
plus sau minus 1 grad |
|
Specificații aplicabile pentru miezul magnetic |
Diametrul exterior maxim: 25; Diametru interior minim: 2; Grosimea maxima: 12 |
|
Diametrul firului aplicabil |
0,25 mm-1,5 mm |
|
Dispunerea firelor |
Aranjament față și spate (poate trage automat capetele firelor) |
|
Cantitatea de mișcare a axei |
XB:150mm / YB:120 grade ZB/30mm |
|
Viteza de deplasare a axei |
300 mm/sec |
|
Metoda de control |
Placă de control CNC cu 5 axe (cercetare și dezvoltare independentă) |
|
Metoda de depozitare |
Stocare RAM+FLASH, fără pierderi de date |
|
Voltaj |
Sistem monofazat cu trei fire |
|
220V, 50HZ |
|
|
Consumă energie electrică |
1,0 kW |
| Presiunea aerului comprimat | 0,5-0,8MPa |
| Dimensiunea echipamentului | 1500 mm (L) × 800 mm (L) × 1500 mm (Î) |
| Greutatea echipamentului | 200Kg |
Mașina KX-AM{-080 este o mașină de înfășurare și lipire automată de înaltă tehnologie de încărcare și descărcare, ecran de afișare a dialogului om-mașină și sistemul de înlocuire flexibil combinat cu mașina, prin accesorii de precizie și sistem PLC dezvoltat independent, cap puternic servomotor, miez de fier de servomotor de precizie.
Utilizatorul poate utiliza mașina prin setarea simplă a tehnicianului de operare. KX-AM-080 este potrivit pentru specificații speciale de înfășurare cu un singur și dublu fir, înfășurare de precizie, fără întreținere, reparații simple.
Acest echipament este aplicabil pentru toate tipurile de aplicații de fabricare a materialelor inelare, principalele componente ale echipamentului sunt dezvoltate și produse de companie, auto-asamblate, pentru a asigura o calitate excelentă și caracteristici de procesare, cea mai bună garanție a calității producției și un efect publicitar puternic pentru clienți, îmbunătățirea competitivității dumneavoastră pe piețele interne și internaționale.
Caracteristici
1. Piesele cheie ale mașinii sunt importate din Taiwan sau Japonia, cu fiabilitate puternică și durabilitate ridicată, ceea ce mărește foarte mult durata de viață a echipamentului;
2. Design nou aspect, structură simplă și fiabilă, operare simplă și întreținere convenabilă;
3. Echipamentul adoptă o placă de control al mișcării de mare viteză CNC-dezvoltată de sine stătătoare, parametrii de depanare a dialogului uman-mașină cu ecran tactil și afișaje ușor-{-de înțeles chineză și engleză;
4. Echipamentul are funcțiile de agățare automată a firului, tăiere automată a firului, alarmă automată și oprire la deconectare, iar o singură persoană poate avea grijă de mai mult de 8 echipamente;
5. Designul standardizat al echipamentului vine cu funcții de extensie a modulelor-plug-in-încorporate și are module secundare de funcție de dezvoltare;
6. 6. Aranjamentul cablajului echipamentului are o precizie ridicată, afișajul interfeței mașinii uman-controlerului, aspectele chineze și engleze pot fi comutate între ele, pot fi stocate 10 seturi de programe, computerul poate stoca nelimitat, 20 de fire și 200 de linii de programe programabile, afișarea în timp real a parametrilor de funcționare, cum ar fi viteza, numărul de stocare și ciclul de rotație al produsului, etc. programul poate seta accelerația și decelerația pentru a evita ruperea impactului, numărul de spire este precis și firul de cupru este salvat. Poate fi completat automat: înfășurare densă, înfășurare rară, înfășurare înainte și inversă, înfășurare segmentată, înfășurare paralelă cu mai multe fire și alte metode de înfășurare, potrivite pentru înfășurarea diferitelor bobine inductoare convenționale și cu formă specială-în industriile bobinei inductoare, bobinelor rezistenței și bobinelor transformatorului.
Ambalare
Material de ambalare: Carton/Carcasă din lemn cu spumă în interior.
1. Pachet general (cutie de hârtie sau pungă de plastic): Pentru piese echipate mici pentru mașina de bobinat cu bobină digitală CNC, împachetați-o cu formular și ambalați hârtie pentru a garanta neîntreruptă în timpul transportului.
2. Pachet carcasă din lemn: Pentru mașina de bobinat cu bobine de sârmă CNC la scară mai mare, avem un dulgher special calificat, care ar face carcasa din lemn potrivită cu grosimea, densitatea și lungimea exacte. Săgeata în sus ↑marcată pe carcasa exterioară din lemn. Materialul tampon ar fi pus în carcasa de lemn pentru a preveni fisurarea și șocurile.
Fabrică
Fondată în 2007, KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD. s-a impus ca un producător bine-cunoscut specializat în mașini de bobinat-de înaltă performanță, împreună cu echipamentele de producție asociate și expertiza tehnică. O ofertă remarcabilă în gama sa avansată de produse este KX-AM{-080 Fully Automatic Single Station Toroidal CMC Hook Machine-o soluție proiectată cu precizie concepută pentru înfășurarea automată a bobinei toroidale cu tehnologia cârlig CMC, sporind capacitățile companiei în fabricarea de componente toroidale specializate.
Pe lângă furnizarea de echipamente specializate, cum ar fi mașina cu cârlig toroidală CMC cu o singură stație complet automată KX-AM-080, KIOXIA LIGHT RING oferă soluții de producție cuprinzătoare foarte rentabile-. Aceste soluții răspund nevoilor de producție ale diferitelor componente bobinate, inclusiv transformatoare, șocuri și bobine toroidale, asigurând un suport de încredere pentru o procesare eficientă și de înaltă calitate în diverse aplicații de fabricare a componentelor electronice.
